上海維旺迪閥門有限公司

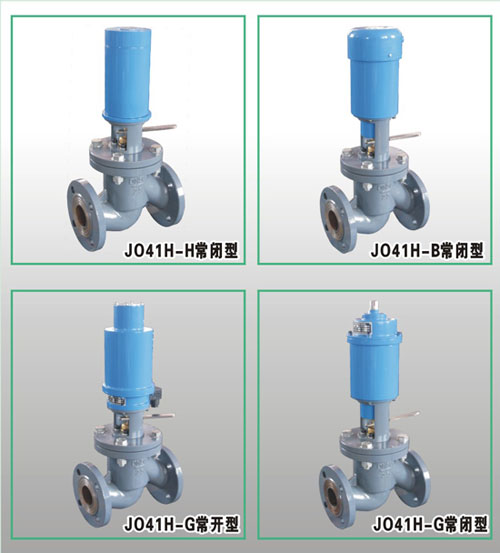

J041H系列二位二通強制先導式直流電磁閥
J041H系列直流電磁閥按其電磁執行器類型分為：
1、鋼球鎖扣式直流電磁閥J041H-G系列；
2、變流勵磁式直流電磁閥J041H-B系列；
3、恒流勵磁式直流電磁閥J041H-H系列。
一、鋼球鎖扣式常閉型直流電磁閥工作原理 ：如圖5所示，當開閥線圈L1未通電時，電磁閥處于關閉狀態，開閥回路等待開閥勵磁電流通過。
2、關閥過程：當關閥線圈L2通電（此時，開閥線圈L1不能通電）后，電磁力克服彈簧反力將滑套拉動以觸動鋼球鎖扣機構解鎖，隨即，反力彈簧將銜鐵釋放并通過閥桿推動輔助閥塞和主閥塞下移,直至先后關閉輔助閥塞和主閥塞。整個關閥過程在短時間（t<2s）完成。
二、鋼球鎖扣式常開型直流電磁閥工作原理：如圖6所示，當關閥線圈L1未通電時，電磁閥處于開啟狀態，關閥回路等待關閥勵磁電流通過。
2、開閥過程：當開閥線圈L2通電(此時，關閥線圈L1不能通電)后，電磁力克服彈簧反力將滑套拉動以觸動鋼球鎖扣機構解鎖，隨即，反力彈簧將銜鐵釋放上推并通過閥桿先后開啟輔助閥塞和主閥塞,直至輔助閥塞和主閥塞達到額定開度。整個開閥過程在短時間（t<2s）完成。
|

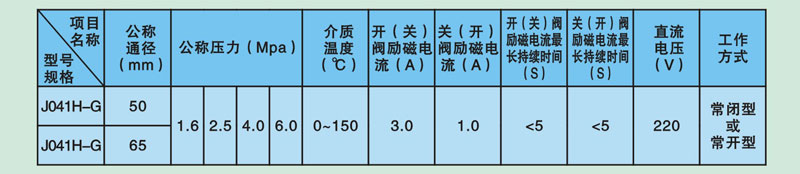

項目名稱 |
公稱 通徑 （mm） |
公稱 壓力 （MPa） |
介質 溫度 （℃） |
開（關）閥勵磁電流 （A） |
關(開)閥勵磁 電流 （A） |
開(關)閥勵磁電流最長持續時間 （s） |
關(開)閥勵磁電流 最長持續時間 （s） |
直流 電壓 （V） |
工作方式 |
|
J041H-G |
50 |
1.6 2.0 4.0 6.0 |
0 ~150 |
4.0 |
1.0 |
<10 |
<5 |
220 |
常開或 常閉 |
|
J041H-G |
65 |

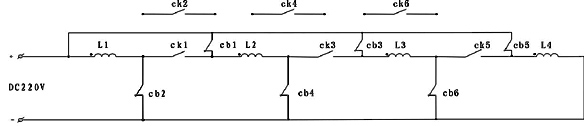

圖7 變流勵磁式常閉型直流電磁閥工作原理
1、開閥過程：當 電磁鐵通電后，開閥勵磁電流I開閥=I啟動=I并通過勵磁線圈L1、L2、L3、L4共同產生的螺管電磁力克服彈簧反力與閥口壓力將銜鐵拉動并通過閥桿先 后打開輔助閥塞和主閥塞。隨著主閥塞開度逐漸增大到一定程度，電磁鐵銜鐵被吸合到底并觸動行程開關動作，常閉觸點cb1、cb2、cb3、cb4、 cb5、cb6斷開，常開觸點ck1、ck3、ck5閉合，將勵磁線圈L1、L2、L3、L4對電源側構成串聯組態，此時，吸持勵磁電流I吸勵=I串通過 勵磁線圈L1、L2、L3、L4共同產生極面電磁力，吸持銜鐵不松或拉持主閥塞在開閥位置不落。由于I吸勵很小，故可使四組勵磁線圈長期通電不會過熱燒 毀，因而，電磁鐵可長期拉持主閥塞在開閥位置不落。整個開閥過程在瞬間（t<0.5s）完成。
2、關閥過程：當 電磁鐵斷電后，反力彈簧將銜鐵釋放并通過閥桿推動輔助閥塞和主閥塞下移。隨著主閥塞開度逐漸減小到一定程度，首先，電磁鐵行程開關中的常閉觸點cb1、 cb2、cb3、cb4、cb5、cb6閉合，常開觸點ck1、ck3、ck5斷開，將勵磁線圈L1、L2、L3、L4重新對電源側構成并聯組態，等待下 一次開閥勵磁電流通過，然后，銜鐵繼續在反力彈簧作用下通過閥桿先后關閉輔助閥塞和主閥塞。整個關閥過程在短時間（t<2s）完成。
常開觸點ck2、ck4、ck6是留給用戶的電磁閥狀態信號觸點
|

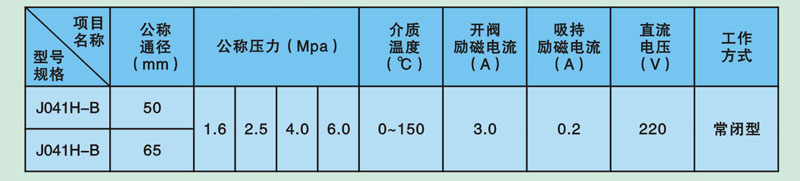

項目名稱 型號規格 |
公稱 通徑 （mm） |
公稱 壓力 （MPa） |
介質 溫度 （℃） |
開閥 勵磁電流 （A） |
吸持 勵磁電流 （A）（#） |
直流 電壓 （V） |
工作方式 |
|
J041H-B |
50 |
1.6 2.5 4.0 6.0 |
0～150 |
1.85 |
0.17 |
220 |
常閉 |
|
J041H- B |
65 |
2.38 |
0.17 |
||||
|

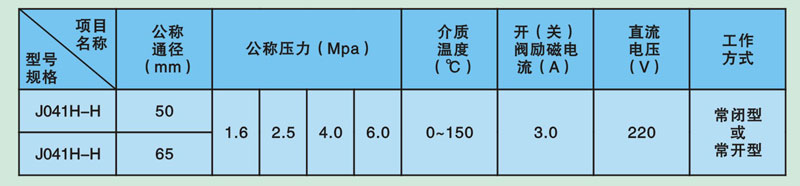

項目名稱 型號規格 |
公稱 通徑 （mm） |
公稱 壓力 （MPa） |
介質 溫度 （℃） |
開（關）閥勵磁電流（A） |
直流 電壓 （V） |
工作方式 |
|
J041H-H |
50 |
1.6 2.5 4.0 6.0 |
0～150 |
1.2 |
220 |
常開或 常閉 |
|
J041H-H |
65 |
1.8 |
2、B系列直流電磁閥需要一次通斷電完成一個工作周期且適用長期或間斷長期工作制；
3、H系列直流電磁閥需要一次通斷電完成一個工作周期且適用短時或反復短時工作制；
4、電磁閥采用法蘭連接，其結構尺寸符合相關國家標準；
5、直流電壓數值也可根據用戶要求設計。
五、主要特點：
1/、閥塞動作采用強制先導方式，無需壓差輔助，驅動能耗低且動作速度快；
2/、活塞式主閥瓣-彈簧機構式輔助閥瓣保證內密封良好，無內滲漏且經久耐用；
3/、閥桿多級密封結構保證外密封良好，無外滲漏且具自潤滑性：
4/、常閉型直流電磁閥可采用下列兩種電磁執行器：
�、費FZG — L系列鋼球鎖扣式直流閥用電磁鐵；
②MFZ2 — L系列變流勵磁式直流閥用電磁鐵.
5/、常開型直流電磁閥可采用下列兩種電磁執行器：
�、費FZG — T系列鋼球鎖扣式直流閥用電磁鐵；
②MFZ1 — T系列恒流勵磁式直流閥用電磁鐵。
6/、具有電磁和手動兩套獨立的閥門啟閉操作功能，保證正常使用且兼顧應急處理；
7/、行程開關可提供電磁閥狀態信息，方便實現計算機程序控制及數字或模擬顯示。
。
一、適用范圍
本系列產品廣泛用于石化、 煤電、冶金、化工、礦山、采暖、制藥等工業設備中需要快速啟閉且較長時間保持設定狀態控制氣體、 水和低粘度液體在管道上通斷的場合。
二、工作特點
1、閥門采用強制先導方式——驅動能耗低且啟閉無需壓差輔助；
2、獨有的主輔閥組合結構——無內滲漏且經久耐用；
3、獨有的閥桿多級密封結構——無外滲漏且具自潤滑性；
4、閥門可分別用三種具有不同工作原理和動作特點的直流閥用電磁鐵驅動--可以充分滿足用戶多種不同的使用要求；
5、具有電動和手動兩套獨立的啟閉操作功能——即可保證正常使用且能兼顧應急處理：
6、行程并關可提供電磁閥狀態信息——方便實現程序控制及數字或模擬顯示：
7、可以提供不同使用溫度及壓力等級的常開型和常閉型直流電磁閥——用戶選擇范圍更寬。
三、性能參數
四、附加說明
1、G系列使用MFZG系列鋼球鎖扣式直流閥用電磁鐵驅動，因此適用于所有工作制；
2、B系列使用MFZ2系列變流勵磁式直流閥用電磁鐵驅動，因此適用于長期或間斷長期工作制；
3、H系列使用MFZl系列恒流勵磁式直流閥用電磁鐵驅動，因此適用于短時或反復短時工作制；
4、電磁閥采用法蘭連接結構，其連接尺寸符合相關國家標準。
