國標不銹鋼球閥

產品說明：

一、不銹鋼法蘭球閥概述：
球閥主要用于截斷或接通介質，也可用于流體的調節與控制。與其它閥類相比，球閥具有如下的一些優點：

1、流體阻力小，球閥是所有閥類中流體阻力最小的一種，即使是縮徑球閥，其流體阻力也相當小。

2、開關迅速、方便，只要閥桿轉動90°，球閥就完成了全開或全關動作，很容易實現快速啟閉。

3、密封性能好。球閥閥座密封圈一般采用聚四氟乙烯等彈性材料制造，易于保證密封，而且球閥的密封力隨著介質壓力的增加而增大。

4、閥桿密封可靠。球閥啟閉時閥桿只作旋轉運動，因此閥桿的填料密封不易被破壞，而且閥桿倒密封的密封力隨著介質壓力的增加而增大。

5、球閥的啟閉只做90°轉動，故容易實現自動化控制和遠距離控制，球閥可配置氣動裝置、電動裝置、液動裝置、氣液聯動裝置或電液聯動裝置。

6、球閥通道平整光滑，不易沉積介質，可以進行管線通球。

二、不銹鋼法蘭球閥主要性能規范 Capability Criterion

設計與制造	結構長度	法蘭尺寸	壓力-溫度	試驗-檢驗
GB122237	GB12221	GB9113 JB79	GB9131	GB/T13927 JB/T9092

三、不銹鋼法蘭球閥壓力試驗 Pressure Test

公稱壓力NominalPressure	1.6	2.5	4.0
強度試驗 Shell Test	2.4	3.8	6.0
水密封試驗 Water Seal Test	1.8	2.8	4.4
氣密封試驗 Air Seal Test	0.4-0.7

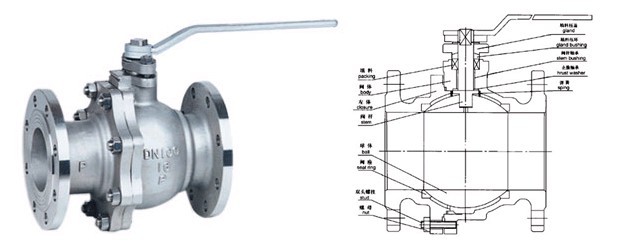

四、不銹鋼法蘭球閥主要零件材料 Materials Of main Parts

閥體 Body		ZG1Cr18Ni9Ti	CF8	CF3	ZG1Cr18Ni12Mo2Ti	CF8M	CF3M
球體閥桿 Ball Stem		1Cr18Ni9Ti	304	304L	1Cr18Ni12Mo2Ti	316	316L
閥座 Seat	聚四氟乙烯PTFE 加坡纖增強聚四氟乙烯PTFE+Glass 對位聚笨PPL
墊片 Shim	聚四氟乙烯PTFE 不銹鋼/柔性石墨Stainless Steel/flexible Graphite 齒形墊片Tooth Profile Gasket
閥桿座 Stem Seat	聚四氟乙烯PTFE 不銹鋼/柔性石墨 Stainless Steel/Flexible Graphite
填料 Packing	聚四氟乙烯PTFE 增強柔性石墨 Enhanced Flexible Graphite
填料壓蓋 Gland		1Cr18Ni9Ti	304	304L	1Cr18Ni12Mo2Ti	316	316L
溫度 Temperature	-29℃～150℃(聚四氟乙烯 PTFE) -29℃～200℃(加玻纖增強聚四氟乙烯 PTFE+GLASS) -29℃～300℃(對位聚笨 PPL)
介質 Medium	水蒸汽油品 Water steam Oil goods	硝酸類 Nitric Acid		強氧化介質 strongey oxidable medium	醋酸類 Acetic Acid		尿素類 Urea

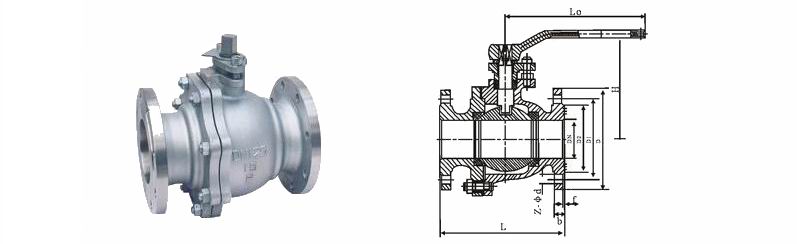

五、不銹鋼法蘭球閥主要外型尺寸 Main outer Size

1.6MPa	DN	L	D	D1	D2	b	n-φd	H	D0
凸面法蘭 RF Q41F Q41PPL 16C 16P 16R	15	130	95	65	45	14	4-φ14	78	140
	20	140	105	75	55	14	4-φ14	84	160
	25	150	115	85	65	14	4-φ14	95	180
	32	165	135	100	78	16	4-φ18	150	250
	40	180	145	110	85	16	4-φ18	150	300
	50	200	160	125	100	16	4-φ18	170	350
	65	220	180	145	120	18	4-φ18	195	350
	80	250	195	160	135	20	8-φ18	215	400
	100	280	215	180	155	20	8-φ18	250	500
	125	320	245	210	185	22	8-φ18	265	600
	150	360	280	240	210	24	8-φ23	270	800
	200	400	335	295	265	26	12-φ23	330	1200
2.5MPa	15	130	95	65	45	16	4-φ14	103	140
凸面法蘭 RF Q41F Q41PPL 25 25P 25R	20	140	105	75	55	16	4-φ14	112	160
	25	150	115	85	65	16	4-φ14	123	180
	32	165	135	100	78	18	4-φ18	150	250
	40	180	145	110	85	18	4-φ18	156	300
	50	200	160	125	100	20	4-φ18	172	350
	65	220	180	145	120	22	8-φ18	197	350
	80	250	195	160	135	22	8-φ18	222	400
	100	280	230	190	160	24	8-φ23	253	500
	125	320	270	220	188	28	8-φ25	275	600
	150	360	300	250	218	30	8-φ25	286	800
	200	400	360	310	278	34	12-φ25	340	1200
	250	533	425	370	332	36	12-φ30	420	1800

六、不銹鋼法蘭球閥規格主要尺寸 Size Main Dimensions

4．OMPa	DN	L	D	Dl	D2	D6	b	n-φd	H	D0
凹凸法蘭 MFM Q41F Q41PPL 40 40P 40R	15	130	95	65	45	40	16	4-φ14	103	140
	20	140	105	75	55	5l	16	4-φ14	112	160
	25	150	115	85	65	58	16	4-φ14	123	160
	32	180	135	100	78	66	18	4-φ18	150	250
	40	200	145	110	85	76	18	4-φ18	156	250
	50	220	160	125	100	88	20	4-φ18	172	350
	65	250	180	145	120	110	22	8-φ18	197	350
	80	280	195	160	135	12l	22	8-φ18	222	450
	100	320	230	190	160	150	24	8-φ23	253	450
	125	400	270	220	188	176	28	8-φ25	275	600
	150	400	300	250	218	204	30	8-φ25	286	800
	200	550	375	320	282	260	38	12-φ30	340	1200
	250	568	445	385	345	313	42	12-φ34	420	1800
6.4MPa	15	165	105	75	55	40	18	4-φ14	105	140
凹凸法蘭 MFM Q41F Q41PPL 64 64P 64R	20	190	125	90	68	5l	20	4-φ18	125	160
	25	216	135	100	78	58	22	4-φ18	135	250
	32	229	150	110	82	66	24	4-φ23	150	350
	40	241	165	125	95	76	24	4-φ23	165	350
	50	292	175	135	105	88	26	4-φ23	175	450
	65	330	200	160	130	110	28	8-φ23	200	450
	80	356	210	170	140	121	30	8-φ23	210	600
	100	432	250	200	168	150	32	8-φ25	250	700
	125	508	295	240	202	176	36	8-φ30	295	1100
	150	559	340	280	240	204	38	8-φ34	340	1500
