手柄對夾式蝶閥
您現在的位置:首頁 > 產品展示 > 蝶閥
手柄對夾式蝶閥

手柄對夾式蝶閥,手柄對夾式蝶閥廠家|上海手柄對夾式蝶閥-上海維旺迪閥門有限公司

產品說明:

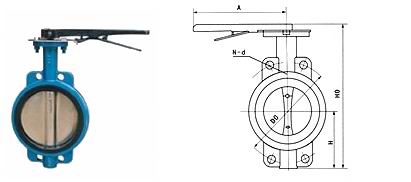

%E6%89%8B%E6%9F%84%E5%AF%B9%E5%A4%B9%E5%BC%8F%E8%9D%B6%E9%98%80%E7%BB%93%E6%9E%84%E5%9B%BE.jpg


一、產品概述

我公司研制的軟密封中線對夾式蝶閥,雙偏心法蘭式蝶閥結構緊湊,90°回轉開關輕松,密封可靠,使用壽命長,被廣泛用于水廠、電廠、鋼廠、造紙、化工、飲食等系統供排水中,作為調節和截止使用。
二、特點
1
、本閥采用雙偏心結構,具有越關越緊的密封功能,密封性能可靠。
2
、密封副材料選用不銹鋼和丁腈耐油橡膠配對,使用壽命長。
3
、橡膠密封圈即可位于閥體上,也可以位于蝶板上,可適用不同特點的介質,供用戶選擇。
4
、蝶板采用框架結構,強度高,過流面積大,流阻小。
5
、整體烤漆、能有效地防止銹蝕且只要更換密封閥座密封材料,就可使用于不同介質。
6
、本閥具有雙向密封功能,安裝時不受介質流向的控制,也不受空間位置的影響,可在任何方向安裝。
7
、本閥結構獨特,操作靈活,省力,方便。
三、主要技術參數

公稱通經DNmm)

502000

501600

公稱藥理PNMPa)

0.6

1.0

1.6

密封試驗(MPa)

0.66

1.1

1.76

強度試驗(MPa)

0.9

1.5

2.4

適用溫度

丁腈橡膠:-40℃90℃氟橡膠:-20℃200℃

適用介質

水、空氣、天然氣、油品及弱腐蝕性流體

泄漏率

符合GB/T13927-92標準

驅動方式

蝸輪傳動、電動、氣動、液動

四、主要零部件材料

零件名稱

材料

閥體

WCBQT450-10HT200HT250

蝶板

WCBQT450-10HT200HT250

閥軸

2Cr13

密封圈

丁腈耐油橡膠

填料

柔性石墨

五、執行標準

制造標準

GB/T 122387-89

法蘭標準

GB9113-2000GB17241.6-1998

結構長度標準

GB12221-89

檢驗標準

GB/T 13927-92

六、D71X-6/10/16手柄對夾式蝶閥主要外形連接尺寸                單位:mm

DN

L

H

HO

A

B

0.6MPa

1.0MPa

1.6MPa

DO

n-d

DO

n-d

DO

n-d

50

43

63

235

270

110

110

4-14

125

4-18

125

4-18

65

46

70

250

270

110

130

4-14

145

4-18

145

4-18

80

46

83

275

270

110

150

4-18

160

8-18

160

8-18

100

52

105

316

270

110

170

4-18

180

8-18

180

8-18

125

56

115

340

310

110

200

8-18

210

8-18

210

8-18

150

56

137

376

310

110

225

8-18

240

8-22

240

8-22

200

60

164

430

353

150

280

8-18

295

8-22

295

8-22

250

68

206

499

353

150

335

12-18

350

12-22

355

12-26

300

78

230

570

380

150

395

12-22

400

12-22

410

12-26
