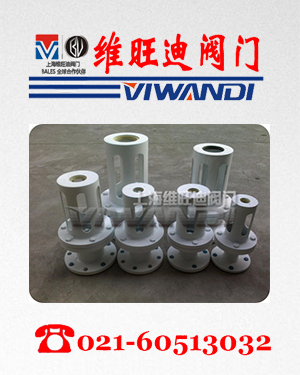

QHF-65|QHF-100|QHF-150風包釋壓閥

風包釋壓閥QHF型

 1.用途：

本釋壓閥用于地面或井下空氣壓縮機系統中，安裝在風包出口管路正對氣流方向上，起安全保護作用。

 2.適用條件：

各種規格的釋壓閥適用條件如下：　表1

 3.規格與性能：　表2

 4.工作原理與結構特征：

本釋壓閥由氣缸、活塞組、保護罩等組成(見圖1)、氣缸由左、右端法蘭及氣缸體組焊而成，為了增強耐磨性和防止生銹，氣缸用不銹鋼材料�；钊�組由卡板、O形密封圈、活塞、拉桿等組成�；钊�組可從氣缸左端裝入并通過卡板對將活塞組固定在氣缸中，使之無法左右移動。保護罩由法蘭、簡體和擋蓋組焊而成。當釋壓閥釋壓時，保護罩可防止活塞飛出傷人，起安全保護作用。

　　本釋壓閥安裝在空氣壓縮機系統中風包出口管路正對氣流方向上，當空壓機系統正常工作時，系統壓力≤0.785(8kgf/cm2 )，在此壓力下，釋壓閥正常工作。當風包因積炭著火或由于某種原因導致風包內氣體爆炸時，系統內溫度、壓力瞬時升高，當壓力升至1.03±0.049MPa(10.5±0.5kgf/cm2)時，拉桿立即拉斷，釋壓閥釋壓，風包及管路中的高溫、高壓氣體得以迅速釋放，從而起到緩解爆炸沖擊波，避免產生事故的作用。

 5.安裝與調整：

5.1　釋壓閥安裝于空氣壓縮機系統中風包出口管路正對氣流向上，距風包出口為3-4米。釋壓閥與風包間須安裝閘閥�？諝鈮嚎s機風包水平放置安裝時如圖2，空氣壓縮機風包立式

釋壓閥安裝時應注意以下幾點：

5.1.1釋壓閥釋壓方向不要向正對行人，設備及易損物件，防止釋壓閥釋壓時造成事故。

5.1.2釋壓閥活塞組在氣缸中的松緊程度應適當，應不漏氣。活塞組的軸向拉力應符合表3規定：

5.1.3安裝前檢查拉桿，不應有銹蝕，變形現象。

5.1.4安裝時，O形密封圈涂上防腐油。

5.2　釋壓閥調整：

5.2.1釋壓閥安裝好以后，應檢查氣缸活塞、法蘭連接處、管路等，不應有漏氣現象。

5.2.2釋壓閥缸體和保護罩應同心，保護罩內孔不應有毛刺、飛邊、臟物等，以免影響釋壓閥正常工作。

5.2.3保護罩上的六個長園排氣孔不應堵塞，以保持流通面積大于二倍活塞面積。

6.使用與維護：

6.1　正常工作時，空氣壓縮機系統壓力不應超過7.84×105Pa(8kgf/cm2)

6.2　經常檢查釋壓閥氣缸、活塞、法蘭連接處及管路，不應有漏氣現象，各緊固部分不應松動。

6.3　應固定專人定期進行檢查、維護。釋壓閥正常工作時，每月至少檢查一次，檢查拉桿延細、銹蝕的情況，檢查O形密封圈的彈性及密封情況。原則上每六個月更換一次拉桿，如遇特殊情況，如釋壓閥拉桿嚴重銹蝕或明顯延細等，應及時更換。

：
