CNG高壓球閥_CNG專用高壓球閥_CNG低溫高壓球閥

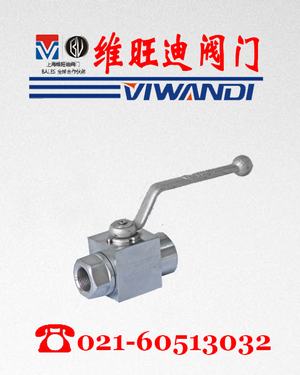

1：天然氣高壓球閥 CNG高壓球閥的詳細說明：
       上海維旺迪閥門有限公司生產的天然氣高壓球閥 CNG高壓球閥獨特的密封技術，該產品可用于甚至是苛刻和劇毒的介質，能夠滿足各顧客的最高要求。
    a:天然氣高壓球閥球體處特殊密封（防止內漏）：閥座填料：聚甲醛密封，優異的承受高壓性能，為適應低溫惡劣天氣，可在聚甲醛中加入一定比例二氧化錳，可使溫度范圍達到 -40℃～+200℃。防腐蝕金屬保護圈： 在壓縮氣體行業， 閥 門在開啟時壓力非常高，尤其是壓縮天然氣，通常都含有雜質（天然氣在過濾后，雜質含量依然偏高），氣體在球閥流通的過程中，在高壓的作用下，氣體溫度會快 速升高使聚甲醛閥體密封變軟，這使氣體中的雜質在高壓的沖擊下，很容易在通過閥體密封時，劃傷密封，并造成氣體泄漏。所以本廠的聚甲醛密封加上防腐蝕金屬 保護圈的特殊設計，保證了在以上情況出現時，避免了氣體直接接觸聚甲醛閥體密封（氣體接觸的是上面的金屬密封），從而最大程度的保證了球閥的密封效果，防 止內漏情況出現。
     b:CNG高壓球閥閥桿處特殊密封（防止外漏）：主要應用于加氣機行業，由于開關頻率過高，一般至少為150-200次每天，普通的NBR，FPM，PTFE等密封不能達到要求，球閥壽命大大降低，本廠采用特殊閥桿填料密封，使球閥可以達到至少20萬次的使用壽命。氣動高壓球閥采用直接連接球閥和執行器裝置的結構，通過特殊連接件連接，以減少磨擦力，從而達到延長球閥使用壽命的效果。
     c:天然氣高壓球閥CNG高壓球閥系列將閥體在兩閥座部位沿與閥門通道軸線相垂直的截面分為三部分 ， 整臺閥門沿閥桿中心軸左右對稱，它在管道上主要用于切斷、分配和改變介質流動方向。它的大樞軸結構保證在高壓下準確的球體中心位置，保證了閥門良好的操作 性能；標準閥座采用彈簧結構，將閥座推向球體，保證了良好的進出口雙向密封性能；利用自帶的排放閥，閥體中腔可向外排放；樞軸采用防吹出保護結構，有效地 防止泄漏；低磨擦系數的軸承，使得扭矩減少到最小，便于閥門啟閉；閥桿與閥體有效的接觸，使防靜電接地裝置性能優越等。具有性能優異，可靠性高，用途廣 泛，價格合理等優點。 適用于：化工、石油、天然氣、冶金、等行業及含硫化氫介質、雜質多、腐蝕嚴重的天然氣長輸管線。
2：天然氣高壓球閥CNG高壓球閥的特點：
       天然氣高壓球閥系我公司在消化吸收國內外先進技術的基礎上生產出的優良產品，它具有更新的設計特點，能滿足一般工業標準的安全和方便需要。
    1、在各種閥門中，球閥的流動阻力最小，全徑球閥打開時，球體通道、閥體通道和連接管徑相等并成一直徑，介質幾乎可以毫無損失的流過
    2、球閥旋轉90°即可全關全開，啟閉迅速。與相同規格的閘閥、截止閥比較、球閥體積小、重量輕，便于管道安裝
    3、CNG高壓球閥的開關指示：球體、閥桿、手柄是閥門的運動部件，是一個裝配單元。閥桿頭部采用偏方結構，能從手柄處位置很容易辨出閥門處于開啟位置或關閉位置。當手柄或閥桿扁方與管道軸線平行時，閥門處于開啟位置；當手柄或閥桿扁方與
    4、閥門鎖定裝置：為了防止誤操作閥門，在閥門的全開和全關位置可用鎖鎖定閥門，特別是安裝在野外的閥門或者當工藝流程不允許開或關閥門時，為防止其他人員錯誤操作閥門，將閥門位置鎖定是很重要的。因此根據用戶的需要在閥門設計時家裝帶鎖孔定位片可滿足用戶的工藝要求。
3：CNG高壓球閥的概述：
     天然氣高壓球閥,鍛造材料可以確保足夠的硬度和強度最大額定操作壓力下沒有內在缺陷施放。足量的壁厚度決定身體和適應不同的高強度螺栓閥系方便維護和足以承擔壓力管道閥門的閥內件精心設計,選擇在各種工作可靠性的工作條件。
  a:防火安全結構:  當耳軸球閥正常使用,其加蓋閥座和球面法、閥座固定器o形環和蓋章的身體,這是軟密封,密封可靠當閥座和o形環受傷,閥座固定器和身體會加蓋膨脹石墨這樣的行為防火安全的目的。
  b:.防靜電設備:   為了防止間的磨擦球,桿和聚四氟乙烯產生靜電可能點燃易燃物品,導致事故,在這個球閥,靜態傳導彈簧之間閥桿和球,閥桿和身體因此靜電是地面和系統安全進行擔保。
  c.自由泄漏的身體密封結構:    暢順,閥門的開關位置閥體和閥帽的雙加蓋墊片和o形環,在此基礎上,這樣的原因似火、高溫、減震和凹凸不平的開放或關閉扭矩都不會引起外泄漏。
  d.操作低扭矩:   自我潤滑軸承安裝在摩擦的干細胞,導致耐磨、靈活的運作和低扭矩。
  e.雙重阻塞滲出:    當球全開或關閉位置,發射機物質身體可以腔中心公布排水、排空裝置此外,很中心壓力閥門腔內能被釋放到低壓結束了自己的救援的座位。
  f.緊急密封   復合注塑孔設計和復合注塑閥門安裝在位于閥桿/戴帽子和身體方面的支持閥門當密封閥桿或座位受損的誘發泄漏,這種化合物可以用來做第二次密封隱蔽的止回閥安裝在旁都有復合注塑閥門,防止由于外流化合物的作用的物質,發射機復合的頂端的噴油閥的復合快速的連接連接器注射槍。
  g.擴展閥桿:地下安裝閥門,閥桿可以延長、為方便操作相應的復合噴油嘴、排水閥可以延長到最高的閥門。
  h.自動體腔,救援 : 當身體壓力上升不正常的,如不穩定因素、耳軸球閥下游閥座上將被正常壓力,同時不正常的自動釋放壓力,并不損壞密封的上游的座位。
4：天然氣高壓球閥型號說明：Q41N/F/PEEK-16C/420C -150LB/2500LB Q47N/F/PEEK  Q347N/F/PEEK等
5：天然氣高壓球閥的主要適用范圍：
       主要適用于化工、冶金、石油、制藥等行業的各種高壓介質輸送管道中，適用溫度：-196～450℃；驅動方式：手動、氣動、電動、液動、渦輪動等；公稱通徑：1/2"～12"；公稱壓力：150LB~1500LB；適用介質：水、氣、油品、天然氣和酸堿腐蝕介質。
6：天然氣高壓球閥的性能參數：
   a、工作壓力：1.0Mpa-42.0Mpa  150LB-2500LB。
   b、工作溫度：-46+550℃。
   c、驅動方式：手動、蝸輪、氣動、電動等。
   d、連接方式：法蘭、焊接、對焊、承插焊、等。
   e、制造標準：國標GB、JB、HG，美標API、ANSI，英標BS，日本JIS、JPI等。
    f、閥體材質：20#、25#、 鍛鋼、A105、F11、F22、不銹鋼、304、304L、316、316L、鉻鉬鋼、低溫鋼、鈦合金鋼等。
7:國標天然氣高壓球閥設計標準：
設計和制造標準按照: GB12237—1989通用閥門 法蘭和對焊連接鋼制球閥
結構長度按照: GB12221；
連接端尺寸按照：JB/T79,GB9113,HG20592；
檢驗和測試按照: JB/T 9092、GB/T13927-1992 通用閥門 壓力試驗
8:美標天然氣高壓球閥設計標準：
設計和制造標準按照: ASME B16.34,API6D等；
結構長度按照: ASME B16.10；
連接端尺寸按照：ASME B16.5,ASME B16.25；
檢驗和測試按照: API598；
防火設計按照：API607；
9：購買本公司天然氣高壓球閥請按以下指示進行安裝：
   a:取掉法蘭端兩邊的保護蓋，在閥完全打開的狀態下進行沖洗清潔。
   b:安裝前應按規定的信號（電動或氣動）進行整機測試（防止因運輸產生振動影響使用性能），合格后方可上線安裝（接線按電動執行機構線路圖）。
    C:準備與管道連接前，須沖洗和清除干凈管道中殘存的雜質（這些物質可能會損壞閥座和球）。
    d:在安裝期間，請不要用閥的執行機構部分作為起重的吊裝點，以避免損壞執行機構及附件。
    e:本類閥應安裝在管道的水平方向或垂直方向。
    f:安裝點附近的管道不可有低垂或者承受外力的現象，可以用管道支架或者支撐物來消除管線的偏離。
    g:與管道連接后，請用規定的扭矩交叉鎖緊法蘭連接螺栓。
10:客戶訂貨須知：
           a:產品名稱與天然氣高壓球閥的型號
           b:天然氣高壓球閥的操作方式 （有手動 渦輪傳動 氣動 電動等）
           c:天然氣高壓球閥的密封面材質和硬度
           d:天然氣高壓球閥的閥體材質
           e:天然氣高壓球閥的壓力
           f:天然氣高壓球閥的使用介質（名稱、粘度、顆粒 腐蝕性、毒性）
