氣動刀型閘閥

一、概述

PZ673H系列氣動對夾式刀型閘閥是生產過程控制閥門的重要品種之一。通過配用電磁閥可完成開關控制，配用電氣閥門定位器也可完成調節控制。用戶可根據實際需要選配。主體采用鑄鋼、不銹鋼等。它特別適合造紙行業、化工、煤炭、污水、制糖等行業。

二、產品特點

1、刀形漿閘閥按照口徑不同制成暗桿和明桿兩種形式(暗桿DN50～900mm，明桿DN50— 900mm)，全圓形的直流通道設計不存渣、不卡阻。刀板底端加工成刀刃狀，對松軟物料如纖維、紙漿、木漿具有切斷功能，同時有良好開啟和關閉作用。在刀 板上端安裝有硬聚四氟乙烯刮泥器，可防止粉塵、砂礫等擦傷性物質進入填料盒，可顯著提高刀板壽命。閥板材質選用不銹鋼、精磨拋光處理可獲得最佳密封效果。 設計緊湊、占據空間小、重量輕、價格便宜、易于安裝、耐磨防堵措施完善、便于維修、使用方便及壽命長，并且可任意選用驅動裝置。

2、閥體、填料涵均為精密鑄造，其中閥體采用凸緣式整體鑄造，材質可根據用戶需要選用304、316、316L、WCB、2Crl3，密封圈采用PTFE增強聚四氟乙烯材質，耐腐蝕、耐磨損、不沾渣。

3、閥板有5個支撐點，使閥板有很好的自對中。當閥門處于關閉狀態，并承受背壓時，閥板不發生偏移。

4、刀形漿閘閥可以配置手輪、手動拉鏈、正齒輪傳動、傘齒輪傳動、氣動和電動。

5、刀形漿閘閥內部可制成V形、三角形、五角形通道。V型閘板可作為調節控制使用。

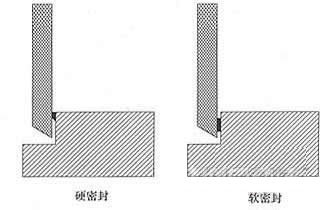

6、刀形漿閘閥連接形式有對夾式、法蘭支耳式，密封有金屬對金屬硬密封、金屬對聚胺脂、帶增強的聚四氟乙烯軟密封。

7、適用介質：金礦粉、尾礦、紙漿、木漿、纖維、粉塵、化學品處理污水、沉淀池、礦砂、爐渣、煤泥、瀝青、料倉出口、水果、谷物、水泥漿、屠宰廠廢水等。

8、工作溫度：

軟密封(PTFE)：-40℃～180℃

碳素鋼：-29℃～425℃

不銹鋼：-40℃～600℃

鉻鉬釩鋼：≤550℃

工作壓力：0．6～1．6MPa

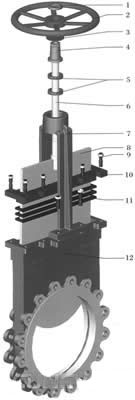

四、部件材質說明 代號 零件名稱 材質說明 名稱 牌號 1 圓螺母 優質碳素鋼 25 2 手輪 灰口鑄鋼 HT200 3 軸承壓蓋 優質碳素鋼 35 4 閥桿螺母 鋁青銅 ZCuA19Mn2、ZCuA19Fe4Ni4Mn2 鋁黃銅 ZCuZn25A16Fe3Mn3 5 軸承 — 51110 6 閥桿 不銹鋼 304、316、2Cr13 7 支架 碳素鋼、不銹鋼 WCB、CF8等 8 閘板 不銹鋼 304、316、304L、316L、2Cr13 9 螺栓螺母 優質碳素鋼 35 10 填料壓蓋 碳素鋼 WCB 11 填料 柔性石墨盤根石棉根 增強四氟纖維盤根 — 12 閥體 碳素鋼、不銹鋼 WCB、CF8（304）、CF3（304L） 、CF8M（316）、CF3M（316L）、 密封座堆焊合金或不銹鋼 五、主要性能規范 公稱壓力PN(MPa) 殼體試驗(MPa) 密封試驗(MPa) 適用介質 1.0 1.5 1.1 煙氣、灰、渣水混合物、空氣混合物

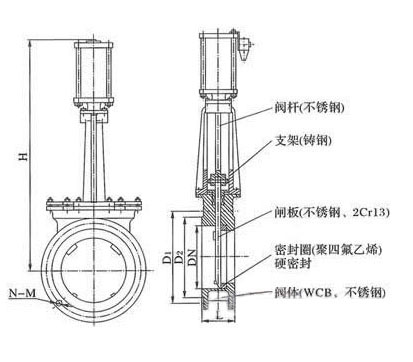

六、主要外型及連接尺寸
