差壓油密封楔式性閘閥


產品說明：

主要特點及用途Characteristics and uses
1、結構緊湊、設計合理、閥門剛性好、通道流暢，流阻系數小。
2、密封面采用不銹鋼和硬質合金，使用壽命長。
3、采用柔性石墨填料、密封可靠。操作輕便靈活。
4、驅動方式分手動、電動、氣動、齒輪傳動、結構型式：彈性楔式單閘板、鋼性楔式單閘板雙閘板型式。
5、廣泛適用于石油化工，火力發電廠等油品、水蒸汽管路人作接通或截斷管路中介質的啟閉裝置。
6、差壓閘閥適用于油品、天然氣管道上的啟閉裝置。
主要特點及用途Characteristics and uses

試驗壓力Test pressure

公稱壓力PN(MPa)	試驗壓力(MPa)
公稱壓力PN(MPa)	殼體	密封(液)	密封(氣)	上密封
1.6	2.4	1.8	O．6	1.8
2.5	3.8	2.8		2.8
4.0	6.O	4.4		4.4
6.4	9.6	7.O		7.0
10.O	15.0	11.O		1.O
16.0	24.0	18.0		18.0

適用范圍Applicable scope

殼體材料	適用介質	適用溫度(℃)
碳素鋼(C型)	水、蒸汽、油品	≤425
鉻鎳鈦鋼(P型)	硝酸類	≤200
鉻鎳鉬鈦鋼(R型)	醋酸類	≤200
鉻鉬鋼(I型)	水、蒸汽、油品	≤550
鉻鉬釩鋼(V型)	水、蒸汽、油品	≤570

主要零部件材料Material for main parts

閥體、閥蓋	閥板、閥座	閥桿	閥桿螺母	填料	手輪
碳素鋼	優質碳金鋼+硬質合金或不銹鋼	鉻不銹鋼	鋁青銅	石墨石棉盤根	可鍛鑄鐵
鉻鎳鈦鋼	不銹鋼、不銹鋼+硬質合金	鉻鎳鈦不銹鋼	鋁青銅	浸聚四氟乙	可鍛鑄鐵
鉻鎳鉬鈦鋼	不銹鋼、不銹鋼+硬質合金	鉻鎳鉬鈦不銹鋼	鋁青銅	烯石棉盤根	球墨鑄鐵
鉻鉬鋼	合金鋼+硬質合金	鉻鉬鋼	鋁青銅	柔性石墨	球墨鑄鐵
鉻鉬釩鋼	合金鋼+硬質合金	鉻鉬釩鋼	鋁青銅	柔性石墨	球墨鑄鐵

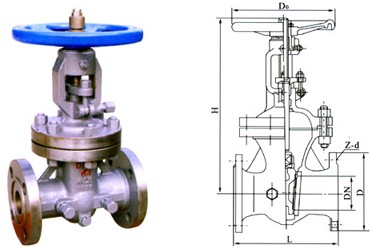

外形及連接尺寸Main external and connecting dimensions

公稱通徑DN(mm)	主要外形尺寸和連接尺寸(mm)										重量(Kg)
公稱通徑DN(mm)	L	D	D1	D2	b	f	Z－Φd	H	H1	D0	重量(Kg)
CYZ40H/Z41Y(H)-16 CYZ40Y/Z41Y-16P CYZ40W/Z41W-16R CYZ40W/Z41W-16P CYZ40W/Z41W-16R CYZ40Y/Z41Y-16PI
25	160	115	85	65	14	2	4-14	275	303	160	9
32	180	135	100	78	16	2	4-18	280	321	180	12
40	200	145	110	85	16	3	4-18	300	352	200	26.5
50	250	160	125	100	16	3	4-18	358	438	240	29
65	265	180	145	120	18	3	4-18	375	450	240	33
80	280	195	160	135	20	3	8-18	433	528	280	45
100	300	215	180	155	20	3	8-18	502	620	320	63
125	325	245	210	185	22	3	8-18	612	753	360	108
150	350	280	240	210	24	3	8-23	676	847	360	134
200	400	335	295	265	26	3	12-23	820	1039	400	192
250	450	405	355	320	30	3	12-25	969	1245	450	273
300	500	460	410	375	30	4	12-25	1142	1472	560	397
350	550	520	470	435	34	4	16-25	1280	1450	640	590
400	600	580	525	485	36	4	16-30	1452	1887	640	850
450	650	640	585	545	40	4	20-30	1541	5011	720	907
500	700	705	650	608	44	4	20-34	1676	2181	720	958
600	800	840	770	718	48	5	20-41	1874	2346	800	1112
700	900	910	840	788	50	5	24-41	2489	2700	900	1520
800	1000	1020	950	898	52	5	28-41	2643	2860	1000	1860
900	1100	1120	1050	998	54	5	28-41	2590	3170	1000	1900
1000	1200	1255	1170	1110	56	5	28-41	2750	3430	1100	2010
CYZ40H/Z41Y(H)-25CYZ40Y/Z41Y-25PCYZ40Y/Z41Y-25RCYZ40W/Z41W-25PW-25RY-25I
25	160	115	85	65	14	2	4-14	275	303	160	9
32	180	135	100	78	16	2	4-18	280	321	180	12
40	200	145	110	85	16	3	4-18	300	352	200	26.5
50	250	160	125	100	16	3	4-18	358	438	240	29
65	265	180	145	120	18	3	4-18	375	450	240	33
80	280	195	160	135	20	3	8-18	433	528	280	45
100	300	215	180	155	20	3	8-18	502	620	320	63
125	325	245	210	185	22	3	8-18	612	753	360	108
150	350	280	240	210	24	3	8-23	676	847	360	134
200	400	335	295	265	26	3	12-23	820	1039	400	192
